床下換気について、テストハウスを使用した実験データを詳しくまとめました。
 実験データ資料(PDF 14M)

本来、日本の家屋は高温多湿の気候に合わせ、自然や季節との調和を考えた知恵の結集でした。床下に注目してみると、高さを十分にとり、現在のような布基礎に囲まれることない開放的なつくりでした。その結果、季節を通して自然な風が床下に取り込まれ、木材にとっても適度な湿気、適度な乾燥の繰り返しで木材が長持ちする根性が整っていたのです。
健全な環境づくりには、床下をどうするかがとても大切です。このことは、天井裏も例外ではありません。
住まいの健康はまず、床下・天井裏から。
私たちは本当に必要な住まいの快適さを考えたうえで、忘れられようとしている先人の知恵に学ぶことから発想しています。
高性能とデータに裏付けされた斬新なデザインから生まれた『ドライエース・スーパー』。
独自のブロワー形状と吸入口のデザインで従来型の床下換気扇と比べると制圧が6〜9倍(当社比)になりました。
また、ダクト方式を採用しているので自由な施工性を可能にし、基礎を傷つけることなく取り付けることが出来ます。先端のアタッチメントノズルを装着することによって基礎パッキング工法の住宅にも床下換気システムを取り付けることが可能です。
空気抵抗の少ない三次元静音設計。湿気を含んだ重たい空気を効果的に撹拌。排出するために、パワフルな大型シロッコファンを採用しています。
アジャスター機能で起伏の大きい床下でも安定した設置、運転が可能です。

専門エンジンがあらゆる状況を想定して設計した高品質な本物志向型開発製品です。高性能モーターをベースとした長寿命設計で住まいと共に長持ちします。また、ハイパワーかつ運転音はとても静かです。


■気流シュミレーション
換気口付近は少し動いていますが床下内はほとんど動きがありません。
(右上から左下に1M/sの風)
換気口から排気型換気扇に向かって風が勢いよく流れ込んでいます。
(排気型2台設置)
撹拌型を設置することで、床下の隅々まで撹拌しているのがわかります。
(排気型2台と撹拌型1台)

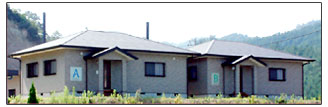

 実際にテストハウスで検証
当社テクニカルセンター、テストハウスA・Bで結果を比較しました。
●カビ繁殖の比較実験
●天井裏温度比較
●床下束柱木材含水率比較
●静圧能力の比較
テストハウスA
(オゾナイザーあり)
テストハウスB
(オゾナイザーなし)
 カビ繁殖の比較実験
強力撹拌とオゾンの配合
オゾンの抗菌・脱臭・空気清浄力は、塩素の約7倍もあるといわれています。
オゾンは時間が経過するとともに、徐々に酸素へと変化していくので、作用したあとに物質そのものや気体が残ることはありません。
安心して使用できる人体に優しい物質です。
オゾンの原料は空気中の酸素です。オゾン発生は少量の電力しか必要としませんから、とても安いランニングコストですみます。オゾンは気体なので、センターエース・スーパーの強力撹拌能力と相性がよく、床下の隅々まで均一に撹拌することができます。
テストハウスA
(天井裏換気扇あり)
テストハウスB
(天井裏換気扇なし)

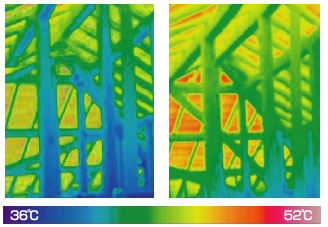

 天井裏温度比較
換気扇のあるテストハウスAでは、左記熱画像のように柱の温度が低く抑えられています。

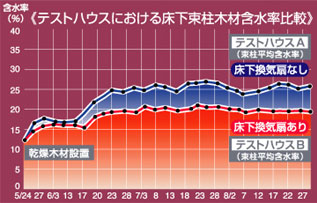

 床下束柱木材含水率比較
完全に乾燥した木材が床下の通風状態でどう影響を受けるかテストハウスで実験。

束柱サイズ:□105×400mm3本の束柱を測定
グラフは3本の平均値
最初は床下の湿気を吸いながら含水率が上昇していきますが床下換気扇を設置した床下の場合、左記のグラフのように束柱の含水率がほぼ20%付近で安定しています。床下換気扇がない場合に比べ5%ほど含水率が低いことがわかります。
 静圧能力の比較
当社の従来型(パネル型)の約6〜9倍

東日本:50Hz/約9倍
西日本:60Hz/約6倍

機 種 DAF-400
定格電圧 100V
周波数 50/60Hz
消費電力 33/38W
電気代の目安 ¥120/台
1日5時間 1ヶ月運転した場合
風 量 4.13/3.85?/min(※1)(※2)
静 圧 180/200Pa
質 量 2.6kg(※2)
騒 音 50/48dB(※3)
保障期間 5年間 商品取付日より5年後の前日

-瑕疵-
換気扇を取り付ける際、数ヶ所ビスを打ちます。
配線工事時に数ミリ床板に穴をあけることがあります。
取付工事中は多少音があります。
必要に応じて基礎をはつる場合があります。
工事中はお客様の電気を使用させていただきます。
工事中にあたっては多少ほこりがでる場合があります。
商品の使用電気代は本カタログ参照ください。

機 種 DC-305oz
定格電圧 100V
周波数 50/60Hz
消費電力 33/38W
電気代の目安 ¥120/台
1日5時間 1ヶ月運転した場合
風 量 9.58/8.81?/min
質 量 3.8kg(※2)
騒 音 46/43dB(※3)
保障期間 5年間 商品取付日より5年後の前日

品名 オゾナイザー
定格電圧 100V
周波数 50/60Hz
消費電力 4W
ランプ電圧 200V
紫外線強度 0.023mW/cu
オゾン発生量 1.5mg・h
質 量 0

■換気有効面積 8〜10坪/台 (※4)
■換気有効面積 8〜10坪/台 (※4)
■主要構成材料 : アルミニウム合金+ABS樹脂
■モータ : 温度過昇防止装置内蔵
■オゾナイザー適合ランプ型式 : OZU-60XB(別売)
 ※オゾンランプは簡単に交換できます。
■セット内容 : 本体1台、オゾナイザー2台、付属部品一式
 ※オゾナイザーなしタイプも対応可能です。

(※1)測定方式:ダブルチャンバー方式 (※2)本体のみ (※3)吹出口から45°、1m地点で測定 (※4)床下・天井裏の状況によって異なります
